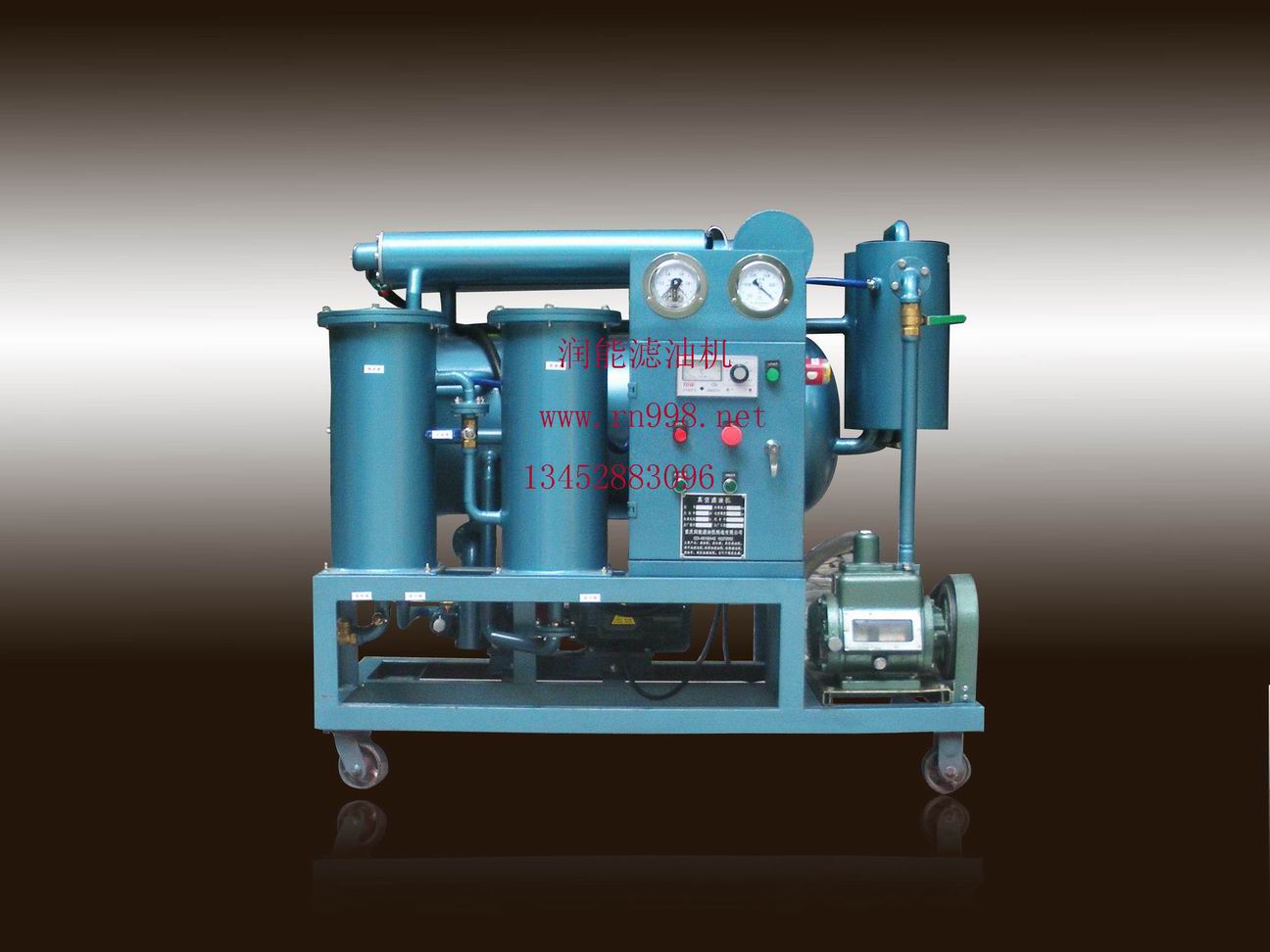

ZJB-50高效变压器油滤油机
ZJB系列单极高效真空滤油机（属电力工业部定型产品）
一、用途与功能
广泛用于电力行业及大型工矿企业对220KV以下输变电设备绝缘油的净化处理，也可用于液压油、润滑油净化处理。它能高效地去除油中的水分、气体和杂质微粒，提高绝缘强度和油品质量，保证电气设备的安全运行，并具体对电气设备热油循环干燥和真空注油、真空抽气等功能。
二、保证达到性能指标
|
绝缘油初始值为 |
经本机净化后 |
|
耐电压≥15KV |
≥60KV |
|
含水量≤50PPm |
≤5-10PPm |
|
含气量≤12% |
≤0.2% |
三、主要性能指标
|
工作真空度 (pa) |
极限真空度 （pa） |
工作压力 Mpa |
过滤精度(um) |
工作噪音(dB) |
连续工作时间（H） |
无故障工作时间（H） |
工作温度 （°c） |
|
≤300 |
≤50 |
≤0.5 |
1--5 |
≤65 |
150 |
＞4500 |
0-100可调 |
四、ZJB系列单级高效真空滤油机技术规格表
|
指标名称 |
单位 |
ZJB-5 |
ZJB-10 |
ZJB-15 |
ZJB-20 |
ZJB-30 |
ZJB-50 |
ZJB-75 |
ZJB-100 |
ZJB-125 |
ZJB-150 |
ZJB-200 |
|
|
额定流量 |
L/H |
300 |
600 |
900 |
1200 |
2000 |
3000 |
4500 |
6000 |
7500 |
9000 |
12000 |
|
|
总 功率 |
KW |
4 |
9 |
10 |
15 |
26 |
35 |
55 |
70 |
85 |
100 |
115 |
|
|
电 源 |
220v |
380v×3/50HZ |
|||||||||||
|
管 径 |
进 |
mm |
19 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
44 |
50 |
50 |
|
出 |
mm |
16 |
19 |
19 |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
|
|
外形尺寸 |
长 |
mm |
800 |
900 |
1000 |
1000 |
1200 |
1300 |
1300 |
1400 |
1400 |
1500 |
1600 |
|
宽 |
mm |
400 |
600 |
700 |
700 |
800 |
850 |
900 |
1000 |
1100 |
1200 |
1200 |
|
|
高 |
mm |
750 |
800 |
1000 |
1100 |
1200 |
1300 |
1300 |
1500 |
1700 |
1800 |
1900 |
|
|
整机 质量 |
kg |
70 |
100 |
150 |
200 |
270 |
350 |
500 |
700 |
900 |
1100 |
1200 |
|
