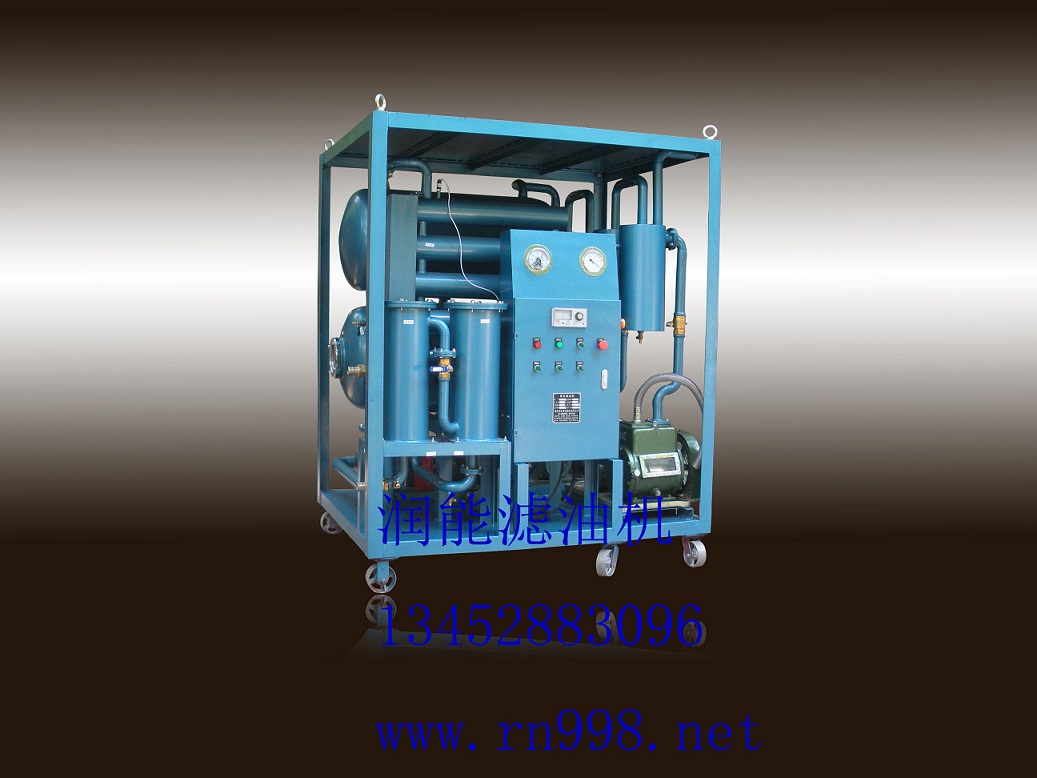

ZJA-300进口变压器油双级高效真空滤油机
ZJA-300进口变压器油双级高效真空滤油机
一、用途与功能
主要用于超高压变压器油（110kv以上主变）、新油、进口油、互感器油等较贵重油的深度净化处理。采取两级高效真空机组，迅速提高系统整体真空度，在较低的温度下高效快速的去除油中的水份、气体、何杂志微粒。它能有效缩短变压器安装和检修工期。特别是用于海拔较高的地区使用，具有对电气设备热油循环干燥和真空注油。真空抽气等功能。
二、ZJA-300进口变压器油双级高效真空滤油机保证达到性能指标
|
绝缘油初始值为 |
经本机一次净化 |
经本机三次净化 |
|
耐电压≥15kv |
≥65kv |
≥75kv |
|
含水量≤50ppm |
≤7—10ppm |
≤2--5ppm |
|
含气量≤12% |
≤0.2% |
≤0.1% |
三、ZJA-300进口变压器油双级高效真空滤油机主要性能指标
|
工作真空度（pa） |
极限真空度（pa） |
工作压力 （Mpa） |
过滤精度 （um） |
乙炔气体含量 |
工作噪音 （dB） |
连续工作时间（H） |
无故障工作时间（H） |
工作温度 （°c） |
|
≤70 |
≤5 |
≤0.5 |
1--5 |
0 |
≤70 |
150 |
＞4500 |
0-100可调 |
ZJA-300进口变压器油双级高效真空滤油机技术规格表
|
指标 名称 |
单位 |
ZJA- 5 |
ZJA-8 |
ZJA -15 |
ZJA -20 |
ZJA -30 |
ZJA -50 |
ZJA -75 |
ZJA- 100 |
ZJA- 125 |
ZJA- 150 |
ZJA -200 |
ZJA- 300 |
|
|
额定 流量 |
L/H |
300 |
600 |
900 |
1200 |
2000 |
3000 |
4500 |
6000 |
7500 |
9000 |
12000 |
18000 |
|
|
总 功率 |
KW |
4 |
6 |
16 |
24 |
35 |
55 |
55 |
70 |
86 |
100 |
120 |
150 |
|
|
电 源 |
220v |
380v×3/50HZ |
||||||||||||
|
管 径 |
进 |
mm |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
44 |
50 |
50 |
65 |
|
出 |
mm |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
50 |
|
|
外形尺寸 |
长 |
mm |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1650 |
1700 |
1800 |
2000 |
2200 |
|
宽 |
mm |
500 |
600 |
800 |
800 |
900 |
1000 |
1200 |
1400 |
1500 |
1600 |
1800 |
2000 |
|
|
高 |
mm |
750 |
900 |
1100 |
1200 |
1300 |
1300 |
1500 |
1650 |
1700 |
1800 |
2000 |
2200 |
|
|
整机 质量 |
kg |
100 |
135 |
250 |
400 |
500 |
600 |
800 |
1000 |
1300 |
1500 |
1800 |
2200 |
|
ZJB系列与ZJA-300进口变压器油双级高效真空滤油机具有共同的技术特点：
l 独特高效的脱水脱气系统引进德国先进技术，采用真空喷淋扩散，大面积平面闪蒸技术，高校快速脱除污染物。
l 设计独特的加热系统，让油液平衡均匀加热，并设有加热器联锁保护装置。
l 引进国际先进技术高分子静电过滤系统（根据用户要求定），并选用优质滤材多极过滤，逐级加密，纳污量大，机械强度好，比同类产品效率提高三倍以上。
l 先进的液位控制系统及完善的保护功能（相序、过载、过压、过热等）实现连续在线或离线工作，操作简便，工作轻松。
l 该机设计新颖，结构紧凑，外形美观大方，轻便、功效高、能耗低，比传统处理方式降低90%以上费用。
