JYWZ-10液压油真空滤油机

■工作原理

JYWZ-10液压油真空滤油机是根据水和油的沸点不同原理而设计的，它由真空加热罐精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空，外界油液在大气压的作用下，经过有入口管道进入初滤器，清除较大的颗粒，然后进入加热罐内，经过加热等40度至75度的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡，经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器的水蒸气经冷却后再返原成水放出，在真空加热罐内的油液，被排油泵排入静滤器通过滤油纸或滤芯将微粒杂志过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出油处排出机外。

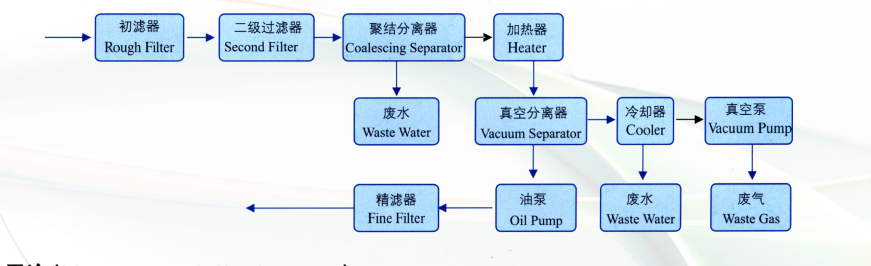

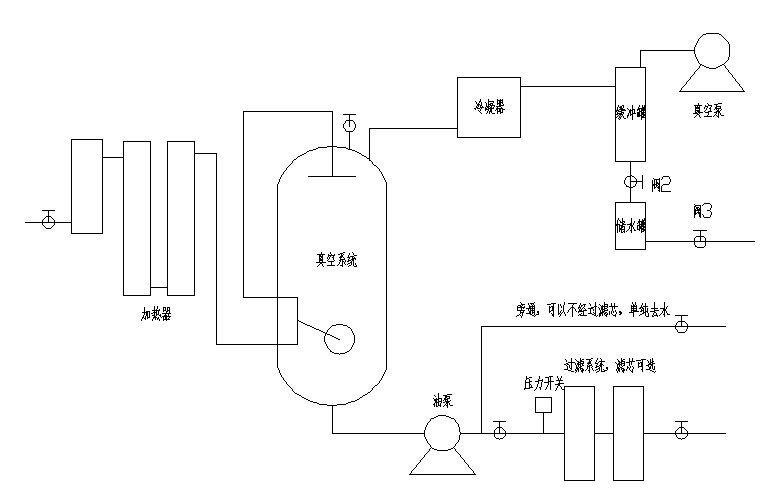

■工艺流程图（flow chart）

■用途（advantages and disadvantages）

用于机械、冶金、矿山、石油、化工等领域，对液压油、机械油、冷却油、冷冻机油、齿轮油、汽轮机油、柴油机油等润滑油的净化。能快速脱除油液中的水分，杂质及挥发物（如氨气）等有害成分，提高油液品质，恢复其使用性能。保证液压系统，动力系统，润滑系统的正常运行

■特点（characteristic）

●全自动化开机关机，国内唯一一键操作，无人值守。

●采用先进的三维一次脱水法，高效脱水，能彻底去掉也太水，还能清除100%乳化水及80%溶解水。

●采用进口材料的多层不锈钢网状过滤与复合高分子吸附材料相结合的除杂技术，不仅可适滤芯的

3≧200且能使油液快速到达清洁度NAS7-9级。

●采用聚结分离与真空复式三维立体闪蒸相结合，脱水、脱气更快更彻底。

●采用液位自动控制技术，使控制范围更大。

●安全、可靠、人性化的联锁保护及操作系统，可与汽轮油等设备实现无人值守的在线运行。

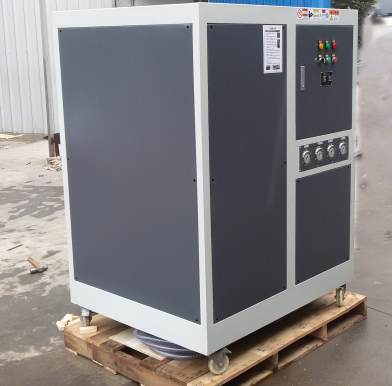

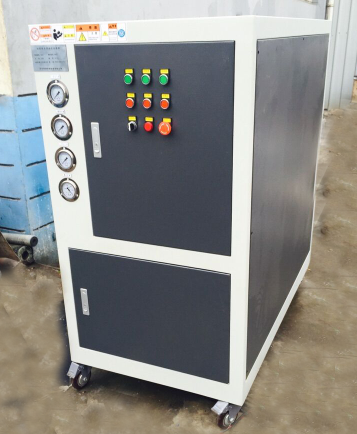

■产品实拍图（Product real shot chart）

■产品细节图（Product details Figure）

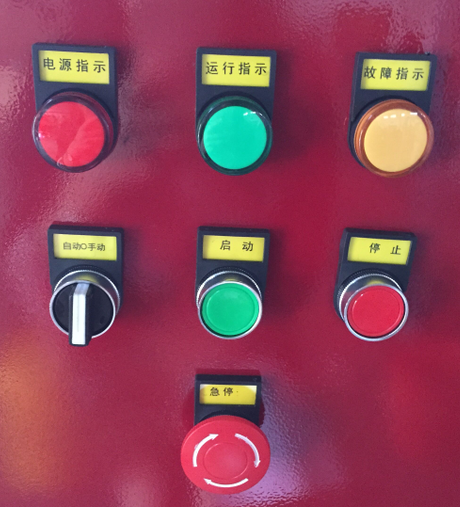

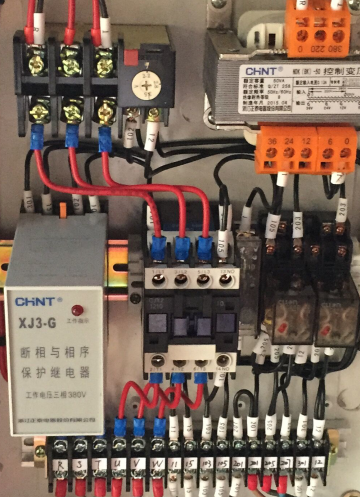

        电控组件                               电控组件

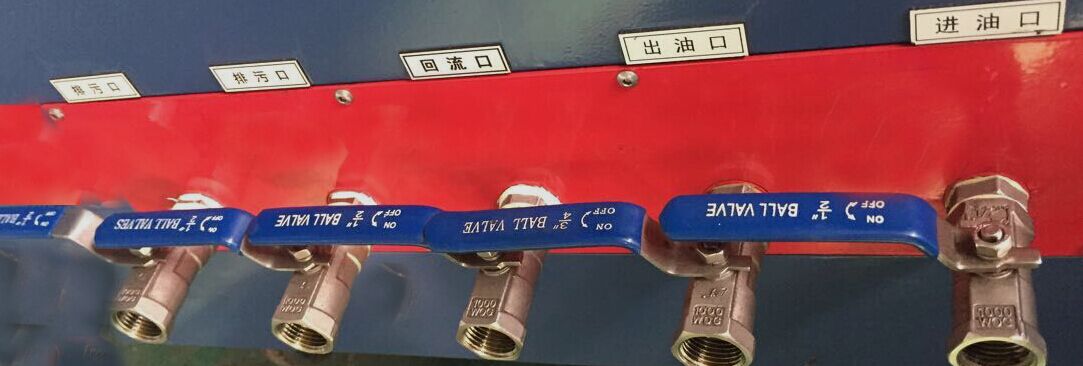

全不锈钢阀门组件

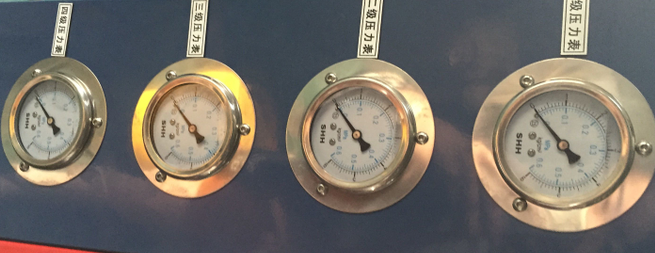

压力表

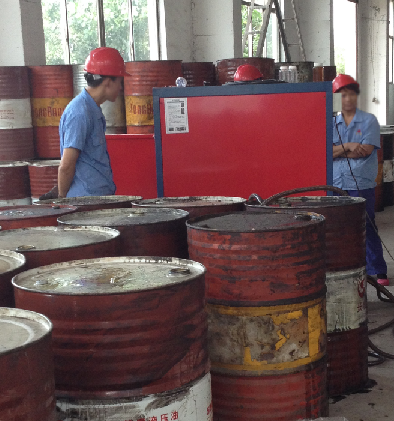

■客户现场图（Customer site map）

■产品流程图

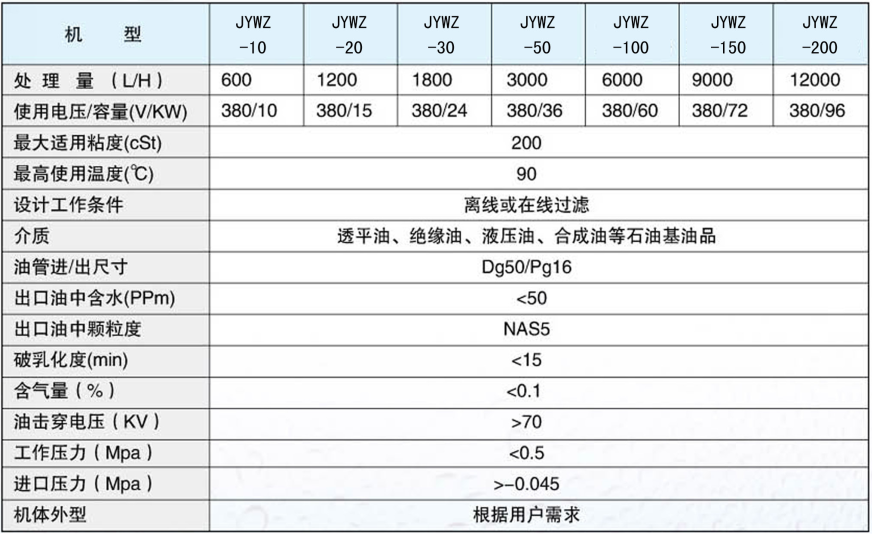

■技术参数（technical parameters）
