板框压力式滤油机工作原理及参数
来源：http://www.rn998.net www.runneng.net 发布时间：2017/3/14 21:41:22
板框压力式滤油机
板框压力式滤油机又称：压力式滤油机、板框滤油机主要针对油中机械杂质的过滤，板框之间夹一张滤纸，油在加压的情况下通过滤纸，机械杂质残留在滤纸之上（如果油品较脏，请在过滤前安装粗滤器或者采用滤网进行大颗粒杂质拦截，较少滤纸的消耗）。

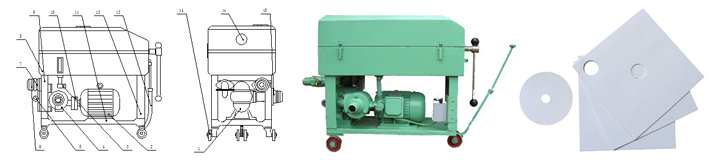

板框滤油机的简易图、切面图、实物图、滤纸：

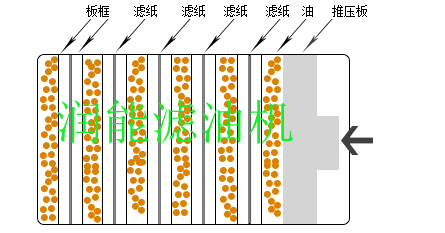

滤纸材质：棉木纤维材质，可清洗、烘干之后重复使用。板框滤油机通过推压板推动板框滤油机的油强制通过加压在板框之间的滤纸，实现加压过滤。油通过滤纸的过程如图所示：
由此可见，板框压力式滤油机的工作原理主要是通过压力装置将滤板和滤框之间生成一个单独的过滤室，强制油品通过滤纸过滤的原理，过滤精度取决于滤纸的精度，最小精度可以达到1微米，取决于棉木纤维具有一定的吸水性，所以板框滤油机在理论上可以去除油品中少量水分。适用油品：46#液压油、润滑油、透平油、齿轮油（需增加加热装置）、冷冻机油、压缩机油、淬火油、空压机油、冷冻机油、食用油（根据国家卫生标准需采用不锈钢材质）等油品。
◇ 功能及用途主要作为透平油专用过滤机、绝缘油净油机的预过滤设备，也可以专用于过滤杂质固体颗粒杂质较多，过滤精度要求不高的油液过滤。具有过滤油液中所含有的大量固体颗粒杂质、悬浮物及少量水分的功能。
◇ LY型板框压力式滤油机技术参数
油泵工作压力≤0.5MPa 电源 AC 380V 50Hz 其它规格，请与我公司技术部联系。
|
型号与 参数 |
滤油能力L/min |
过滤面积m2 |
板框尺寸 mm |
功率 kW |
口径 mm |
重量 kg |
外形尺寸 cm |
|
LY-50 |
50 |
0.39 |
180×180 |
1.1 |
20 |
126 |
80×37×62 |
|
LY-100 |
100 |
1.3 |
280×280 |
2.2 |
32 |
350 |
90×54×74 |
|
LY-120 |
120 |
1.54 |
2.2 |
380 |
105×54×74 |
||
|
LY-150 |
150 |
1.89 |
3 |
420 |
114×54×74 |
||
|
LY-200 |
200 |
2.46 |
4 |
40 |
480 |
129×54×74 |
◇ 附件及可选备用件
随机附件：输油泵轴封、滤纸。 可选备件：滤纸；DK型专用滤纸打孔器；KJA/KJ型自封/快速活接头。
