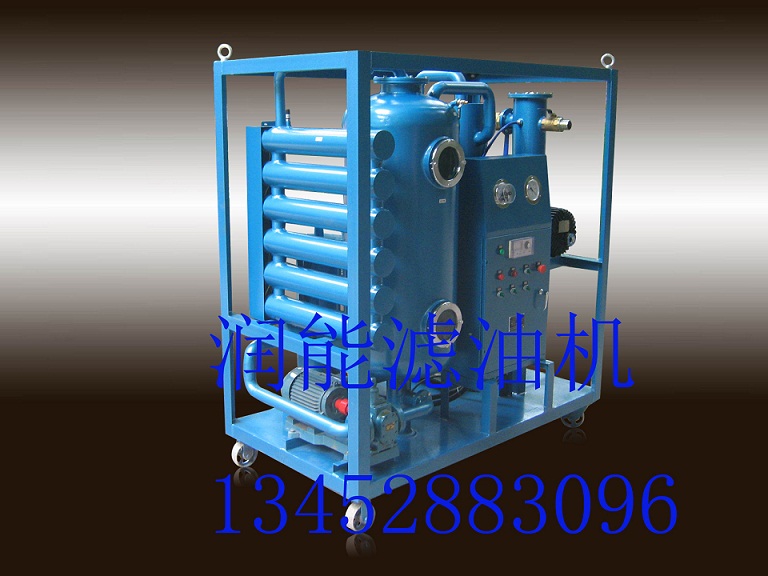

绝缘油双级真空滤油机ZYA-100-润能滤油机技术支持

来源：http://www.rn998.net www.runneng.net 发布时间：2014/12/8 11:56:40

绝缘油双级真空滤油机ZYA-100原理及特征：

绝缘油双级真空滤油机ZYA-100采用薄膜蒸发与喷雾干燥相结合的油水分离技术，设置有与流量相匹配的（双级）真空抽速和加热功率，并配有高效脱气元件，使绝缘油双级真空滤油机ZYA-100

常温处理绝缘油，性能指标超过国家标准。

采用复合微孔过滤技术，纳污能力强，过滤精度高。

小型高效，操作可靠，移动方便，特别适于现场处理绝缘油。

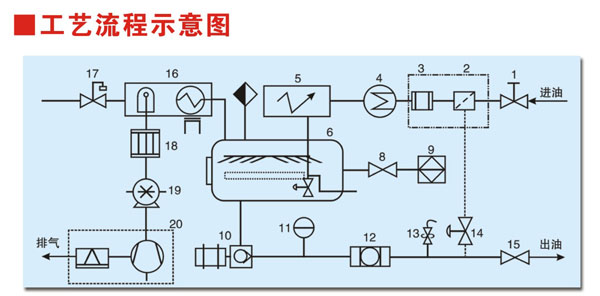

在真空状态下，油液经粗滤器(2)和磁滤器(3)后进入电加热器(4)，再流经电子分离(5)进入真空脱气罐（6）进行油水分离，水分和气体经消沫器（16）、冷却器（18）、罗茨泵（19）和真空泵（20）排除，脱去水分和气体后的油经油泵（10）输送至精过滤器（12）除去杂质后，输出净化油。

用途

用于过滤超高压变压器油，适于110KV~500KV送变电设备油处理。

绝缘油双级真空滤油机ZYA-100在现场进行油处理并对受潮的电气设备进行真空干燥；

对新装或检修变压器抽真空，同时进行真空注油。

技术性能指标：

Technical indexes of treated oil:

油击穿电压　Breakdown voltage： 65～75　KV

油中含水量　Water content： 2～5　　PPm

油中含气量　Gas content： ≤0.1%

乙炔　含量：ethine content = 0

氢气　含量：hydogen content = 0

含杂质粒度Grain size of impurities： ≤1um无游离碳

介质损耗因数Dielectric loss：　 tgδ(90℃) ≤0.003

ZYA-系列技术参数表

ZYAA型绝缘油双双级真空滤油机（增强型）

1．适用油品：满足特高压（750KV以上）变压器。

2．特点：高效脱气脱水，超高精度过滤杂质，清洁度达NAS：0～2级滤油要求。

3．服务方式：可上门服务，为用户现场过滤变压器油，滤油指标达到超高压或特高压变压器油标准。

4．技术指标：

油击穿电压 ≥70～80KV

油中含水量 ≤2～5ppm

油中含气量 ≤0.1%

乙炔含量 =0

氢气含量 =0

含杂质粒度 NAS：0～2级

介质损耗因数 tgδ（90℃）≤0.001
